Полное руководство по якорям IBO: преимущества, характеристики и применение
Раздел 1. Что такое якорь IBO?
МБОрасшифровывается как Injektions-Bohr-Anker (по-немецки «инъекционный расточный анкер»). Это высокоэффективная-система анкеровки, которая объединяет бурение, цементацию и анкеровку в одну операцию.
В отличие от традиционных анкеров, для которых требуется предварительно-просверленное отверстие и обсадная труба в рыхлом грунте, в анкере IBO используетсяполый стальной стерженькак буровую штангу, так и последний элемент армирования.
Основные компоненты:
Полый бар:Стальная трубка с непрерывной наружной резьбой.
Жертвенное сверло:Прикрепляется к передней части, выбирается в зависимости от геологических условий (например, карбид вольфрама для горных пород, коронки со стальным крестом для рыхлой почвы).
Муфта:Используется для соединения нескольких стержней для достижения необходимой глубины.
Пластина и гайка:Используется для передачи нагрузки на поверхность/конструкцию.
Раздел 2. Как работает система IBO: процесс «3-в-1»
Основной причиной популярности якоря IBO является упрощенный процесс установки, часто называемыйметод 3 в 1:
Бурение:Полый стержень, оснащенный буровым долотом, вбивается в землю с помощью роторной-буровой установки. Во время бурения через полый центр закачивается промывочная среда (вода или тонкий цементный раствор) для удаления шлама.
Затирка:Как только целевая глубина будет достигнута, через полый стержень закачивается более густой цементный раствор. Раствор выходит из отверстий сверла, заполняя кольцевое пространство снизу вверх.
Привязка:Затирка пропитывает окружающую почву или камень, создавая прочную связь. После отверждения полый стержень действует как натяжной элемент, обеспечивая немедленное армирование.
Раздел 3: Основные приложения
Адаптивность анкера IBO делает его незаменимым в различных отраслях гражданского строительства:

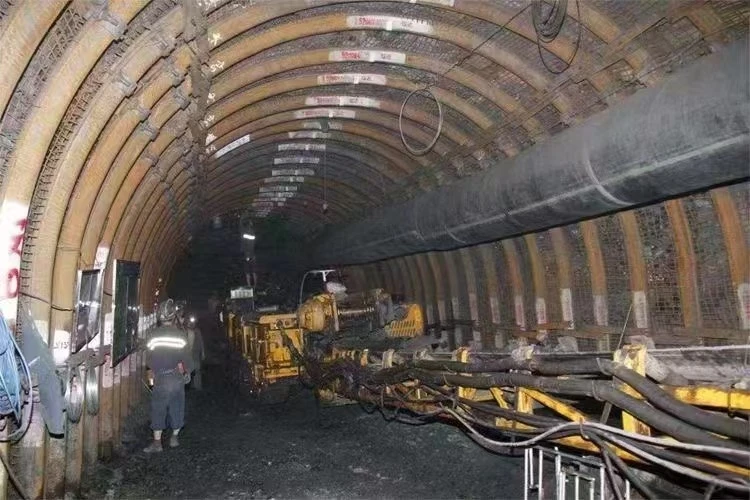

Туннелирование:Используется дляЗонты-трубы (форелинг)для обеспечения предварительной-поддержки перед раскопками и радиальной анкерной крепью.
Стабилизация склона:Идеально подходит дляЗабивание Почвыв районах, где состояние почвы непредсказуемо или склонно к обрушению.
Фонды:Используется какМикросваидля поддержки фундаментов зданий или поддержки существующих структур, переживающих заселение.
Горное дело:Укрепление высоких стен и стабилизация подземных дорог.
Поддержка раскопок:Предоставление анкеров-для подпорных стен и шпунтовых переборок.
| Размер | ОД(ММ) | Идентификатор (ММ) | Предельная нагрузка (кН) | Выходная нагрузка (ММ) | Вес (кг/м) |
| R25-14 | 25 | 14 | 200 | 150 | 2.3 |
| R32L-22 | 32 | 22 | 210 | 160 | 2.8 |
| R32N-21 | 32 | 21 | 280 | 230 | 2.9 |
| R32N-18.5 | 32 | 18.5 | 280 | 230 | 3.4 |
| R32S-17.5 | 32 | 17.5 | 360 | 280 | 3.5 |
| R32S-15 | 32 | 15 | 360 | 280 | 4.1 |
| R38N-21 | 38 | 21 | 500 | 400 | 4.8 |
| R38N-19 | 38 | 19 | 500 | 400 | 5.5 |
| Направление резьбы | Левая рука | ||||
Почему инженерам следует выбирать анкеры IBO вместо традиционных цельных стержней?
01
А. Корпус не требуется
В «обрушивающемся грунте» (например, песке, гравии или иле) ямы часто обрушиваются до того, как можно будет вставить традиционный якорь. Анкеры IBO исключают этот риск, поскольку «бурильная колонна» остается в земле в качестве армирования.
02
Б. Превосходная производительность
Поскольку сверление и установка происходят одновременно, можно установить анкеры IBO.в 2-3 раза быстреечем традиционные методы, что значительно снижает трудозатраты и сроки реализации проекта.
03
C. Повышенная прочность сцепления
Непрерывный профиль резьбы полого стержня обеспечивает превосходное механическое соединение с раствором. Кроме того, процесс цементации под давлением-во время бурения помогает уплотнить стенку скважины и улучшить поверхностное трение.
04
D. Универсальность в ограниченном пространстве
Системы IBO могут быть установлены с использованием относительно небольших мобильных буровых установок, что делает их идеальными для прокладки туннелей, модернизации подвалов и площадок с ограниченным пространством над головой.
Часто задаваемые вопросы
Вопрос: Каким международным стандартам соответствуют-ваши самосверлящие анкерные болты?
О: Наши системы SDA (включая резьбу R- и резьбу T-) производятся в строгом соответствии со стандартами ISO 10208 и ASTM. Мы используем высокопрочные-бесшовные стальные трубы, обеспечивающие превосходную прочность на растяжение и предел текучести для сложных проектов горнодобывающей промышленности и строительства туннелей.
Вопрос: Почему анкеры SDA более эффективны, чем традиционные анкеры для трещиноватого грунта?
О: Для традиционных болтов требуется предварительно-просверленное отверстие, которое часто проваливается в рыхлой земле. Система SDA объединяет бурение, цементацию и анкеровку в одну операцию. Это исключает необходимость в обсадных трубах и предотвращает обрушение скважины, экономя до 50% времени монтажа.
Вопрос: Как ваши сферические гайки справляются с неровными поверхностями камней?
О: Наши прецизионные-сферические гайки (куполообразные гайки) в сочетании с куполообразными пластинами обеспечивают угловую компенсацию от 7 до 10 градусов. Это гарантирует, что болт сохраняет надежное перпендикулярное распределение нагрузки, даже если поверхность туннеля неровная или неровная.
